- 자동탈착장치의 설치 위치는 펌프조의 중심 부근에 설치한다.
다수의 펌프를 동일조에 설치 할때는 펌프 상호간에 충분한 거리를 유지하여야 한다.

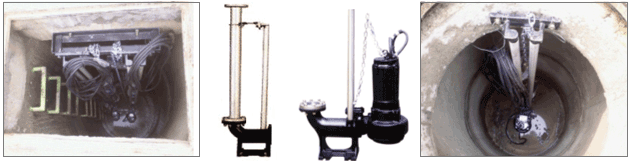

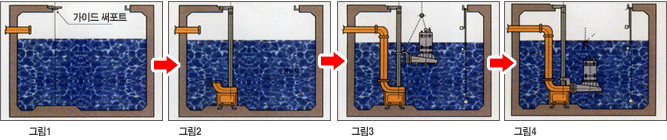

(펌핑시 벽과 펌프간의 거리를 충분히 유지하여 와류발생이 일어나지 않도록 하여야 한다.) 그림1참조
- 맨홀에 캡타이어 케이블의 인출용 전선관(pipe)을 수조 상부인출이 가능한 위치에 설치하고, 각 펌프의 케이블 외경을 참조한다.그림1참조
- 맨홀은 가이드 파이프를 수직으로 설치하기 위해 탈착장치 몸체와 위치 관계를 확인하고, 펌프의 외형도에 따라 정확하게 설치한다.
- 맨홀은 펌프 외형도를 참고한다.
- 탈착장치 몸체를 수조의 바닥에 설치한 다음, 가이드 파이프를 수직으로 설치하기 위해 수직추를 가이드 써포트의 위치에 맞추고, 가이드 파이프를 탈착장치 몸체와 가이드 써포트에 연결하고 가이드 서포트를 맨홀에 고정한다.그림1참조
- 탈착장치 몸체의 고정용 기초 볼트는 조의 콘크리트 펌프 치수도에 따라 위치를 선정하여 시공한다.
- 가이드 파이프는 수직으로 설치하지 않으면 펌프를 들어올릴 수가 없으므로 반드시 수직으로 설치한다.그림2참조
- 토출관을 탈착장치 몸체에 연결하고 배관공사를 마무리한다.
- 배관손실 등을 감안하여 가능한 곡관부를 작게 사용하여야 한다.
- 피트가 깊은 경우나 수직거리가 횡축 거리보다 긴 경우는 역지변을 설치하여 역류를 방지하여 주십시오.그림3참조
- 펌프를 자동운전하는 경우는 오수에 적합한 제어장치를 선정하고 맨홀에 설치된 후크에 설치하여 제어범위를 설정한다.그림2참조
(제어장치는 수조의유입구를 피하여 설치하여야 한다.)
- 펌프를 크레인 또는 체인블럭을 이용하여 천천히 아래로 내린다. 펌프는 자동으로 설치됩니다.그림4참조
- 상승용 체인은 맨홀의 후크에 확실히 걸어야 한다.
- 크레인 또는 체인블록은 펌프의 중심에 설치하여야 한다.
- 캡타이어 케이블은 상부 바닥면까지 올릴 수 있게 여유를 주어야 한다.
